В современной рекламе, для которой характерно постоянное обращение не только к чувству зрителя, но и к его разуму, довольно часто используются всевозможные диаграммы и графики.

И это касается не только рекламы, например, вычислительной техники, обращенной действительно к людям понимающим и ценящим толково интерпретированную информацию, но даже рекламы, скажем, жевательной резинки (без которой, как известно, "нарушается кислотно-щелочной баланс").

Программа Adobe Illustrator располагает специальным инструментом, который позволит при разумном использовании создать лаконичные, элегантные и грамотные диаграммы.

Типы диаграмм

Один из важных моментов при создании диаграмм состоит в ясном представлении их "выразительных способностей". Выбор типа диаграммы зависит в значительной степени от вида цифровой "информации и задачи, которая на него возлагается: сравнение отдельных данных, динамика одного или нескольких процессов и т. д.

Программа Adobe Illustrator предлагает на выбор девять типов диаграмм.

	Тип Column (Вертикальные полосы) — вертикальная полосковая диаграмма, задача которой отобразить для сравнения два или более значений с помощью полос, длина которых пропорциональна значению (рис. 13.1). Этот тип диаграммы можно использовать, например, для сравнения различных групп населения за разные годы.
	Тип Stacked Column (Вертикальный стек) ~- слитная вертикальная полосковая диаграмма, задача которой отобразить для сравнения не только два или более значений с помощью полос, но показать соотношение этих полос к целому (рис. 13.2). Можно использовать, например, дня сравнения различных групп населения не только в разные годы, но и по отношению к сумме этих групп.

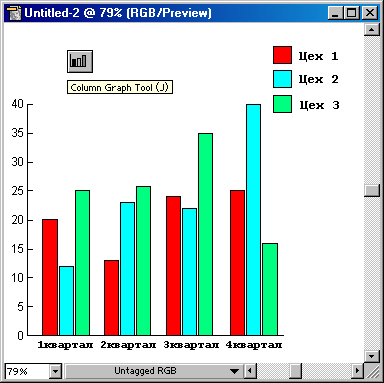

Рис 13.1. Кнопка инструмента и пример диаграммы типа Column

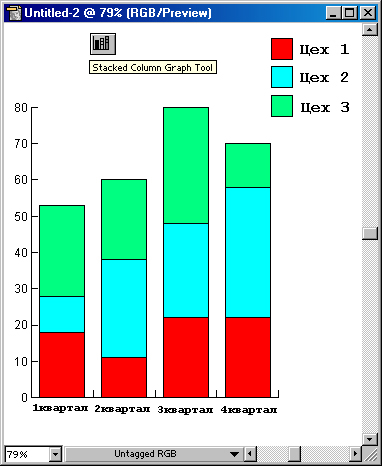

Рис 13.2. Кнопка инструмента и пример диаграммы типа Stacked Column

Тип Bar (Горизонтальные полосы) — тот же тип диаграммы, что и Column (Вертикальные полосы), но располагаемый горизонтально (рис. 13.3). Этот тип можно использовать для сравнения нескольких значений, связанных с временными параметрами, например, сравнение быстродействия процессоров компьютеров.

Рис 13.3. Кнопка инструмента и пример диаграммы типа Bar

	Тип Stacked Bar (Горизонтальный стек) — тот же тип диаграммы, что и Stacked Column (Вертикальный стек), но располагаемый горизонтально (рис. 13.4). Этот тип можно использовать для сравнения нескольких значений, связанных с временными параметрами, например, сравнение быстродействия компьютеров с учетом вклада процессора, обращения к дискам и т. д.
	Тип Une (Линейный график) — линейная диаграмма, задача которой отобразить динамику изменения дискретных значений в определенные интервалы времени (рис. 13.5). Этот тип диаграммы часто используется, например, для представления динамики курса валют.
	Тип Area (Аддитивный график) •— плоскостная диаграмма, основанная на линейной, но с той разницей, что площадь под каждой линией также имеет смысловое значение (рис. 13.6). Этот тип можно использовать, например, для представления товарооборота различных стран. Общая площадь будет соответствовать общему товарообороту.
	Тип Scatter (Точечная диаграмма) — диаграмма рассеяния, которая может применяться для отображения данных, отклоняющихся от какого-либо значения (рис. 13.7).

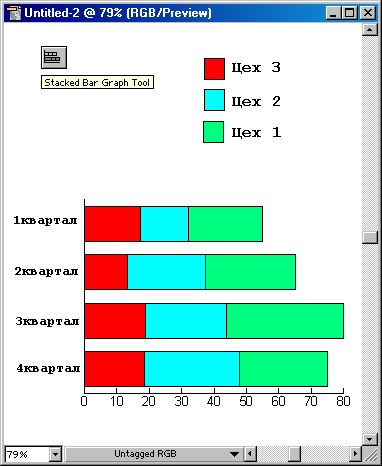

Рис 13.4. Кнопка инструмента и пример диаграммы типа eNok«d Bar

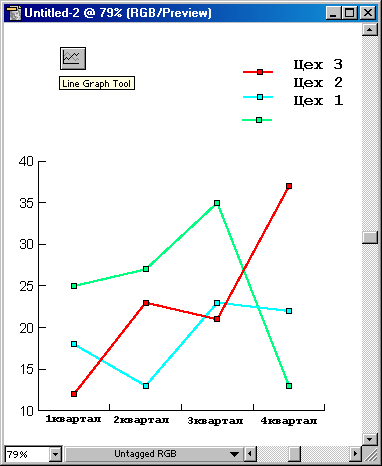

Рис 13.5. Кнопка инструмента и пример диаграммы типа Line

	Тип Pie (Круговая диаграмма) — круговая диаграмма, которая может применяться для отображения процентного содержания составных частей по отношению к целому (рис. 13.8).
	Тип Radar (Радар) ~ "паутинная" диаграмма, которая может применяться для отображения сравнительных значений во времени или по категориям (рис. 13.9).

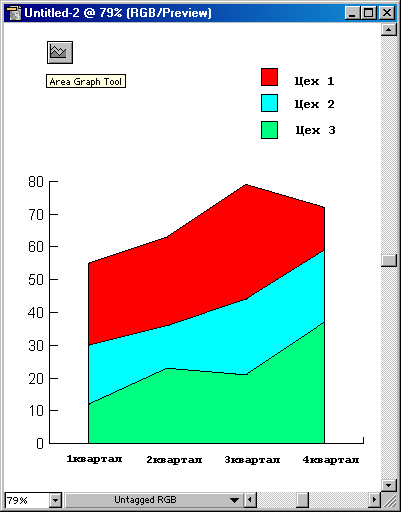

Рис 13.6. Кнопка инструмента и пример диаграммы типа Area

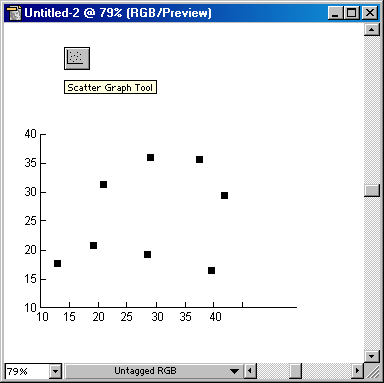

Рис 13.7. Кнопка инструмента и пример диаграммы типа Scatter

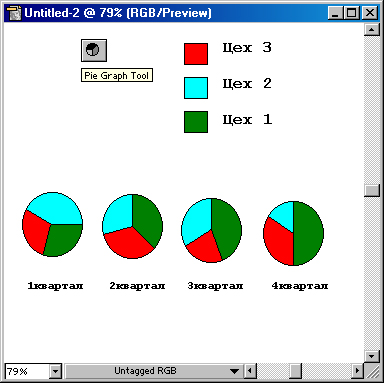

Рис 13.8. Кнопка инструмента и пример диаграммы типа Pte

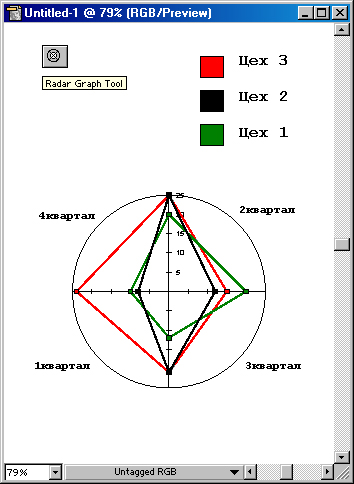

Рис 13.9. Кнопка инструмента и пример диаграммы типа Radar

При работе с диаграммами следует иметь в виду несколько общих положений, единых для всех типов диаграмм.

После создания диаграммы, она представляет собой совокупность сгруппированных объектов, которые можно трактовать как обычные векторные объекты, т. е. изменять все доступные параметры, а также перемещать и трансформировать их всеми доступными средствами.

Nota Bene. Однако следует иметь в виду, что после выполнения команды Ungroup (Разгруппировать) меню Object (Объект) становится невозможным снова редактировать диаграмму, т. е. объекты перестают быть частями единой диаграммы. О способах выделения отдельных объектов смотрите в главе 5.

При вводе новых исходных цифровых данных диаграмма автоматически перестраивается, хотя, к сожалению, она исключает все изменения, связанные с внешним оформлением (цвет, размер шрифта и т. д.), и возвращает диаграмму к виду по умолчанию.
