В программе представлена совокупность средств, направленных на преодоление жесткости, присущей векторной графике, а именно:

	инструмент Gradient Mesh (Градиентная сетка);
	команды Create Gradient Mesh (Создать градиентную сетку) и Expand (Преобразовать) меню Object (Объект).

Все эти средства позволяют создать отдельный объект, в котором множество цветов могут переходить друг в друга плавно и в различных направлениях. Это достигается размещением в пределах контура объекта векторной градиентной сетки (mesh), опорные точки которой определяют цветовые переходы (gradient). Каждой ячейке сетки можно присвоить до четырех цветов.

После создания объекта с градиентной сеткой в нем появляются следующие элементы:

	пересекающиеся линии (mesh lines), количество и форма которых определяют перетекание цвета;
	опорные точки сетки (mesh points), отображаемые в форме ромбиков, имеют способность индивидуально получать цветовые параметры;
	обычные опорные точки, отображаемые в форме квадратиков, которые имеют те же функции, что и в любом векторном объекте;
	пространство между четырьмя опорными точками сетки (mesh patch), которое обладает способностью индивидуально получать цветовые параметры.

Объекты с градиентной сеткой можно получать практически из любых контуров и даже из точечных изображений, например, сканированных или созданных в программе Adobe Photoshop.

Нельзя использовать для этой цели составные контуры (compound paths), текстовые объекты и импортированные изображения EPS-файлов.

Nota Bene. Следует иметь в виду, что "обратного пути нет": объекты с градиентной сеткой нельзя конвертировать в исходный контур.

При выборе средства создания объекта с градиентной сеткой следует исходить из следующих соображений:

	сложные объекты проще конвертировать командой Create Gradient Mesh (Создать градиентную сетку) меню Object (Объект). Это относится особенно к объектам, в которых требуется создать регулярную сетку;
	простые объекты можно конвертировать как командой Create Gradient Mesh (Создать градиентную сетку), так и с помощью инструмента Gradient Mesh (Градиентная сетка) (). Преимущество при выборе инструмента может состоять в том, что пользователь волен сам принимать решение в расстановке опорных точек сетки.

Ввиду того, что градиентная сетка - это довольно сложный векторный объект, увлечение эффектами с ее использованием может существенно замедлить обработку документа. Для увеличения производительности программы следует сводить сложность градиентной сетки к минимуму.

Создание градиентной сетки

Для конвертирования простейшего контура с заливкой в объект с градиентной сеткой следует этот контур выделить, включить инструмент Gradient Mesh (Градиентная сетка) () и щелкнуть в пределах контура необходимое число раз (рис. 9.5). Это самый экономный способ конвертирования.

При работе со сложным объектом стоит предпочесть команду Create Gradient Mesh (Создать градиентную сетку) меню Object (Объект), которая выводит на экран одноименное окно (рис. 9.6).

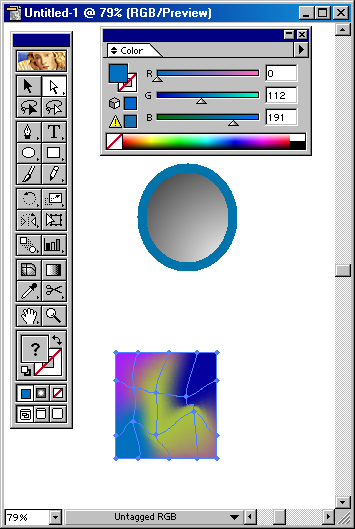

Рис 9.5. Инструмент Gradient Mesh в палитре инструментов и работа с ним

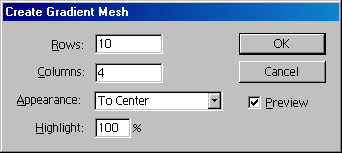

Рис 9.6. Диалоговое окно Create Gradient Mesh

В полях Rows (Ряды) и Columns (Колонки) следует ввести значения, определяющие размерность градиентной сетки в диапазоне от 1 до 50.

В раскрывающемся списке Appearance (Тип) представлены три варианта направления растяжки (рис. 9.7).

	Вариант Flat (Плоская) сохраняет исходный цвет объекта и не создает растяжки.
	Вариант То Center (К центру) создает растяжку к более светлому в центре объекта.
	Вариант То Edge (К краю) создает растяжку к более светлому по краю объекта.

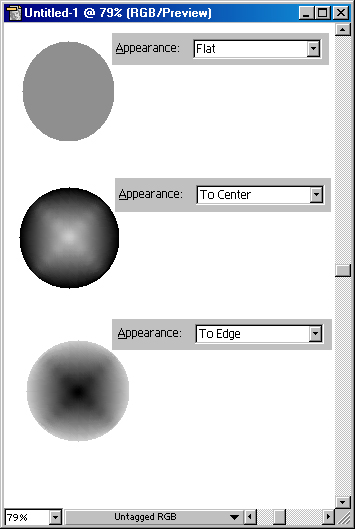

Рис 9.7. Примеры растяжки при различных вариантах

В поле Highlight (Подсветка) можно определить уровень осветления цвета объекта в диапазоне от 0% (исходный цвет объекта) до 100% (белый цвет).

С помощью команды Expand (Преобразовать) меню Object (Объект) можно конвертировать объект, имеющий цветовую линейную или радиальную растяжку в объект с радиальной сеткой.

Для этого в диалоговом окне Expand (Преобразовать) (рис. 9.8), которое вызывается одноименной командой, следует установить переключатель Expand Gradient To (Преобразовать градиент в) в положение Gradient Mesh (Градиентная сетка). Результат применения команды Expand (Преобразовать) представлен на рис. 9-9.

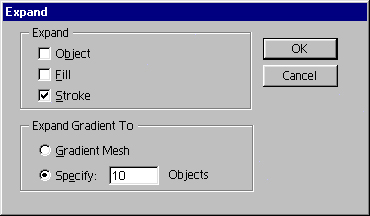

Рис 9.8. Диалоговое окно Expand

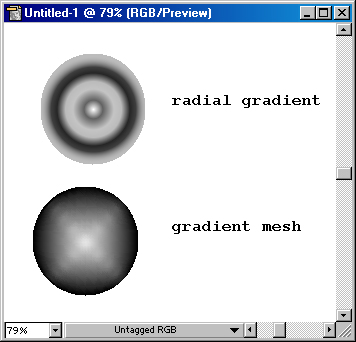

Рис 9.9. Результат работы команды Expand

После создания объекта с градиентной сеткой в ней можно добавлять и удалять опорные точки и линии.

"Для добавления опорных точек сетки с текущим цветом заливки (определяемым индикатором цвета в палитре инструментов) необходимо включить инструмент Gradient Mesh (Градиентная сетка) () и щелкнуть курсором в пределах объекта. При этом, если щелчок был выполнен на свободном месте, то из созданной точки образуются две линии сетки, а если — на существующей линии, то только одна линия (рис. 9.10).

Если требуется добавить опорную точку сетки без изменения цвета заливки объекта, то следует удерживать клавишу [Shift].

Для удаления опорной точки градиентной сетки и соответствующих ей линий следует удерживать нажатой клавишу [Alt].

Опорные точки градиентной сетки можно перемещать и тем самым создавать всевозможные градиентные эффекты, поскольку множество точек или вся сетка претерпевают деформацию. При нажатой клавише [Shift] опорная точка градиентной сетки будет перемещаться вдоль соответствующей линии (рис. 9.11).

Для изменения характера линий, входящих в опорную точку, необходимо последнюю выделить с помощью инструмента Gradient Mesh (Градиентная cетка) () и перемещать требуемые управляющие точки (direction points), как и при редактировании обычного объекта- Для перемещения всех четыре управляющих точек необходимо захватить область (ячейку) между этими очками и перетащить.

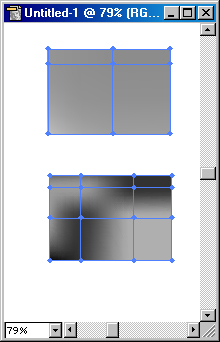

Рис 9.10. Добавление опорных точек градиентной сетки

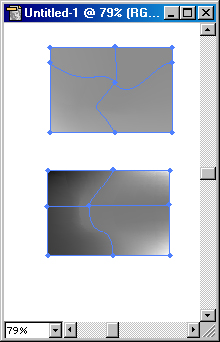

Рис 9.11. Перемещение опорной точки в свободном режиме и при нажатой клавише [Shift]

При сложных построениях градиентной сетки можно использовать все инструменты, предназначенные для работы с векторными контурами, например, Direct Selection (Частичное выделение) (), Convert Direction Point (Преобразовать опорную точку) (), а также инструменты трансформирования.

Редактирование цветов градиентной сетки

Цвет объекту с градиентной сеткой присваивается с использованием палитр Color (Синтез) и Swatches (Каталог), а также при помощи инструмента Paint Bucket (Заливка) ().

При окрашивании инструментом Paint Bucket (Заливка) отдельной опорной точки градиентной сетки растяжка распространяется вокруг этой точки. При щелчке на свободной площади ячейки растяжка распространяется на все четыре точки, в которых пересекаются линии, ограничивающие эту площадку (рис. 9.12).

Рис 9.12. Примеры использования инструмента Paint Bucket

Nota Bene. Следует иметь в виду, что на цвета объекта с градиентной растяжкой можно воздействовать с помощью фильтров меню Filter/Colors (Фильтр/Цвета), описанных в главе 8.
