Толщину линий обводки можно указать в поле ввода Weight. Значение отображается в пунктах при любой выбранной пользователем общей единице измерения. Как и атрибуты символов, для толщины линий пункт — традиционная единица измерения. Щелкая на маленьких стрелках слева от поля ввода, можно быстро уменьшать и увеличивать значение, с шагом равным одному пункту. Треугольная стрелка открывает список наиболее часто используемых величин.

При наличии у объекта достаточно толстой обводки становится принципиальным, по какому правилу она строится вокруг контура. Если объект выделен инструментом Selection и вокруг него отображен габаритный прямоугольник, обводка располагается внутри габаритного прямоугольника. При выделении инструментом Direct Selection линия контура делит обводку пополам, если видны опорные точки. Половина толщины обводки располагается по одну сторону линии контура, половина — по другую (рис. 11.42).

 а б

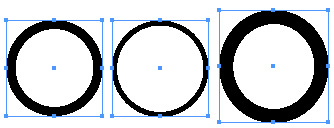

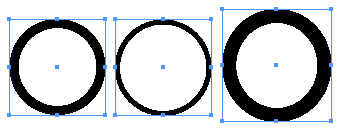

В других программах объектной графики изменение толщины обводки влечет за собой изменение общих размеров объекта. Это естественно, но не всегда удобно. InDesign предлагает интересный режим, при котором габаритный прямоугольник (т. е. суммарный размер объекта) остается неизменным, какую бы толщину обводки вы ни задавали. Для задания неизменного размера габаритного прямоугольника снимите флажок Weight Changes Bounding Box, расположенный в меню палитры Stroke. Установленный флажок активизирует режим, переменного габаритного прямоугольника. В первом случае при смене толщины обводки неизмененным остается контур, во втором — общий размер объекта (рис. 11.43).

 а

 б

При масштабировании контура обводка может изменять размер вместе с ним. Для этого следует изменять размер объекта с помощью инструмента Scale. Значение толщины в палитре Stroke остается неизменным при масштабировании. В этом случае оно относится к неизмененному объекту. Если искажение непропорционально, тогда обводка тоже непропорционально масштабируется, ее видимая толщина становится неодинаковой на разных участках контура. Если масштабировать объект инструментом Selection, его обводка остается неизменной.
