В теории баз данных замена значений колонок на строки и наоборот называется транспозицией. Необходимость транспозиции может быть вызвана также ошибочным вводом данных.

Для транспозирования данных у всех типов диаграмм, кроме диаграммы рассеяния (scatter), используется кнопка Transpose (Транспозиция строк/столбцов) (). В результате транспоэирования метки числовые данные верхней строки перемещаются в левую колонку (рис. 13.11).

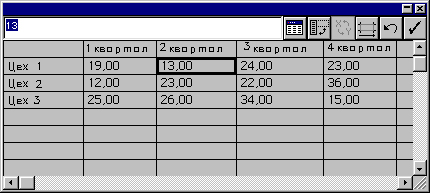

Рис 13.11. Вид таблицы с рис. 13.10 после транспозирования

Транспозирование диаграмм рассеяния (scatter) выполняется с помощью кнопки Switch XY (Переключение осей X/Y) ().

По умолчанию ширина колонки определяется возможностью размещения семи знаков — семиразрядного числа. Ширину колонки можно изменить вручную, переместив границу колонки влево или вправо, или с помощью диалогового окна Cell Style (Параметры ячейки) (рис. 13.12), которое вызывается щелчком на кнопке Cell Style (Параметры ячейки) () в верхней части диалогового окна Graph Data (Данные диаграммы).

Рис 13.12. Диалоговое окно Cell Style

В поле Column width (Ширина столбца) вводится количество знаков (разрядов) в диапазоне от 0 до 20.

Nota Bene. Следует учесть, что значение, вводимое в это поле, изменяет ширину (разрядность) колонки в таблице, а отнюдь не ширину графической колонки в диаграмме.

В поле Number of decimals (Десятичные знаки) вводится количество десятичных разрядов в диапазоне от 0 до 10, По умолчанию установлено значение, равное 2-м разрядам.

В этом случае целое число, например, "5", отображается в форме "5.00". При вводе, например, числа "5.44892", оно отображается в форме "5.45". Вместе с тем исходное значение сохраняется в базе данных и при изменении величины десятичных разрядов до 5 отображается в форме "5.44892".

Параметры диаграмм

Все типы диаграмм, за исключением Area (Аддитивный график), имеют набор параметров, определяющих формирование и отображение диаграмм.

Для изменения параметров существующей диаграммы следует с помощью инструмента Selection (Выделение) () выделить всю диаграмму целиком, а затем щелкнуть дважды на кнопке инструмента группы Graph (Диаграмма) в палитре инструментов или выполнить команду Type (Тип) меню Object/Graphs (Объект/Диаграмма). На экран выводится диалоговое окно Graph Type (Тип диаграммы) (рис. 13.13).

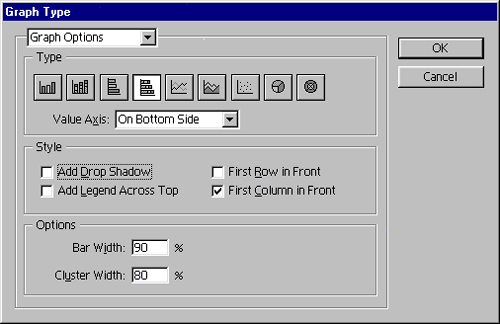

Рис 13.13. Диалоговое окно Graph Type

В списке в верхней части диалогового окна следует выбрать вариант Graph Options (Параметры диаграммы).

Параметры колонки и группы колонок

В группе Options (Варианты) раздела Graph Options (Параметры диаграммы) диалогового окна Graph Type (Тип диаграммы) определяются относительные размеры пробелов между колонками и между группами колонок, относящихся к одной категории.

Значения, вводимые в поля Вт Width' (Ширина полосы) и Cluster Width (Ширина кластера), обозначают соответственно расстояние между колонками и между группами колонок. При значении 100% колонки и группы колонок располагаются вплотную друг к другу. При значениях менее 100% создаются пробелы между колонками и группами колонок, а более 100% колонки и группы колонок перекрывают друг друга. Диапазон этих значений - от 1 до 1000%.

По умолчанию в поле Bar Width (Ширина полосы) принимается значение 90%, а в поле Cluster Width (Ширина кластера) — 80%.

Группа Options (Варианты) доступна для диаграмм следующих типов:

	Column (Вертикальные полосы)
	Stacked Column (Вертикальный стек)
	Bar (Горизонтальные полосы)
	Stacked Bar (Горизонтальный стек)

При выборе в группе Type (Тип) раздела Graph Options (Параметры диаграммы) диалогового окна Graph Type (Тип диаграммы) кнопки линейной диаграммы (пятая кнопка слева) группа Options (Варианты) предстает в виде, отображенном на рис. 13.14. Такие же параметры у диаграмм типа Radar (Радар) (последняя кнопка).

Рис 13.14. Поле Options раздела Graph Options диалогового окна Graph Type для линейной диаграммы

Флажки группы Options (Варианты) обеспечивают следующие возможности.

	Флажок Mark Data Points (Выделить точки) обеспечивает акцентирование значимых точек с помощью небольших квадратиков.
	Флажок Connect Data Points (Соединить точки) обеспечивает соединение значимых точек линиями, что для линейной диаграммы представляется весьма существенным.
	Флажок Edge-to-Edge lines (Линии по всей ширине) обеспечивает ширину оси Х точно по длине линий графика. Если этот флажок не установлен, ось Х занимает целое число единиц.
	Флажок Draw Filled Lines (Линии с заливкой) становится доступным и позволяет присвоить произвольную толщину линий, соединяющих значимые точки, если установлен флажок Connect Data Points (Соединить точки). Установка флажка Draw Filled Lines (Линии с заливкой), в свою очередь, делает доступным поле Line Width (Толщина), в котором определяется конкретная толщина линий в диапазоне от 0 до 100 пунктов.

Параметры точечных диаграмм (седьмая кнопка слева) идентичны параметрам линейных диаграмм за одним исключением: отсутствует флажок Edge-to-Edge Lines (Линии по всей ширине) (рис. 13.15).

Рис 13.15. Поле Options раздела Graph Options диалогового окиа Graph Type для точечной диаграммы
