При выборе в поле Type (Тип) раздела Graph Options (Параметры диаграммы) диалогового окна Graph Type (Тип диаграммы) кнопки круговой диаграммы (восьмая кнопка слева) поле Options (Варианты) предстает в виде, отображенном на рис. 13.16.

Список Legend (Легенды) предлагает варианты расположения легенд:

	No Legend (He размещать) — введенные тексты легенд опускаются;
	Standard Legends (Стандартные) — легенды располагаются колонкой вне самой диаграммы (вариант, принятый по умолчанию);
	Legends in Wedge (В секторах) ~ легенды располагаются на самой диаграмме. В этом случае необходимо проявить повышенную внимательность к возможным совпадениям цвета сектора и текста легенды.

Рис 13.16. Поле Options раздела Graph Options диалогового окна Graph Type для круговых диаграмм

В списке Position (Позиция) можно выбрать способ отображения множественных круговых диаграмм (если в таблице данных больше одной строки).

	Вариант Ratio (Пропорционально) — размер диаграмм определяется пропорционально данным.
	Вариант Even (Равномерно) — размер диаграмм определяется с равными диаметрами.
	Вариант Stacked (0дна над другой) — одна диаграмма располагается над другой, размеры Диаграмм определяются пропорционально данным.

В списке Sort (Сортировка) можно выбрать вариант последовательности отображения данных по кругу в направлении часовой стрелки (сверху вниз).

	При выборе варианта Аll (Независимо) секторы круговой диаграммы сортируются от самых больших до самых мелких по значению данных.
	Вариант First (По первой) позволяет отсортировать выделенные секторы по принципу варианта All (Независимо).
	Выбор варианта None (He выполнять) не оказывает влияние на последовательность таблицы данных.

Обычно положение оси значений (оси с числовыми отметками — оси Y) предполагается слева (у круговых диаграмм такой оси нет вообще), но при необходимости это положение можно изменить.

О том, как изменить положение оси, если одна диаграмма комбинируется из нескольких типов, смотрите долее в разделе "Комбинированные диаграммы" этой главы.

В списке Value Axis (Ось значений) раздела Graph Options (Параметры диаграммы) диалогового окна Graph Type (Тип диаграммы) можно выбрать один из вариантов расположения оси значений.

	Для диаграмм типа Bar (Горизонтальные, полосй) и Stacked Bar (Горизонтальный стек) предлагаются варианты Оа Bottom Side (Снизу), On Top Side (Сверху) и On Both Sides (С обеих сторон).
	Для диаграммы типа Radar (Радар) выбора нет: один вариант On All Sides (Со всех сторон).
	Для диаграмм типа Column (Вертикальные полосы), Stacked Column (Вертикальный стек), line (Линейный график), Area (Аддитивный график) и Scatter (Точечная диаграмма) предлагаются варианты On Left Side (Слева), On Right Side (Справа) и On Both Sides (С обеих сторон).

При выборе варианта On Both Sides (С обеих сторон), если не выполнить специальной процедуры, о которой смотрите ниже, то на обеих осях будет отображаться одинаковый масштаб значений.

Для того чтобы установить различный масштаб на осях значений, необходимо с помощью инструмента Group Selection (Выделение в группе) ( Value Axis (Ось значений) выбрать один из следующих вариантов.

	Для диаграмм типа Column (Вертикальные полосы). Stacked Column (Вертикальный стек), line (Линейный график). Area (Аддитивный график) и Scatter (Точечная диаграмма) выбрать вариант On Left Side (Слева) или On Right Side (Справа) в зависимости от того, с какой стороны необходимо отображение значений для данной группы значений.
	Для диаграмм типа Bar (Горизонтальные полосы) и Stacked Bar (Горизонтальный стек) выбрать соответственно вариант On Bottom Side (Снизу) или On Top Side (Сверху).

О ручной установке меток на оси значений смотрите в следующем разделе.

Метки на оси значений

Если диаграмма представляет собой не декоративное пятно на странице издания, а требуется для работы и анализа, то совершенно необходимо, чтобы метки на оси значений давали возможности однозначно "считывать" цифровую информацию. Кроме того, эти метки могут быть снабжены указанием единицы измерения, например, "$" или "Mb".

Метки на оси (Tick Marks) ~- это черточки или линии, перпендикулярные оси значений и расположенные в соответствующих точках, отображающих единицы измерения.

О том, как изменить параметры меток на оси, если одна диаграмма является комбинацией нескольких типов, смотрите ниже в разделе "Комбинированные диаграммы" данной главы.

В списке в верхней части диалогового окна Graph Type (Тип диаграммы) следует выбрать вариант Value Axis (Ось значений), который открывает новый раздел этого диалогового окна (рис. 13.17).

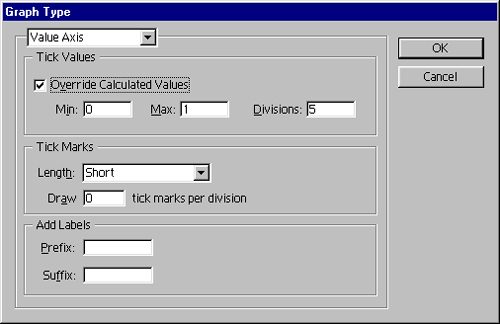

Рис 13.17. Раздел Value Axis диалогового окна Graph Type ;

В группе Tick Values (Диапазон' значений) по умой^ию установлен флажок Override Calculated Valuer (Игнорировать расчетные значения), который обеспечивает автоматический расчет и отображение меток единиц измерения.

Если требуется иная расстановка меток, то этот флажок снимается, а в ставших доступными полях устанавливаются нужные значения.

	В поле Мin. (Min) — минимальное значение для метки.
	В поле Max. (Max) — максимальное значение для метки.
	В поле Divisions (Секции) — количество промежуточных меток в диапазоне от 1 до 1000.

В группе Tick Marks (Линии разметки) определяются параметры штрихов меток на оси значений.

	В списке Length (Длина) предлагаются следующие варианты длины штрихов: при выборе варианта None (He создавать) штрихи на оси значений исключаются; вариант Short (Короткие) обеспечивает короткие штрихи внутрь диаграммы; выбор варианта Full Width (Длинные) обеспечивает длинные штрихи через всю диаграмму.
	Если в поле Draw tick marks per division (Создать в каждой секции) ввести число дополнительных меток, то можно "участить" сетку меток оси значений.

В группе Add Labels (Добавить к меткам) для цифровых значений можно ввести название единицы измерения.

	Поле Prefix (Префикс) служит для ввода единицы измерения, которая "пишется" перед числом, например, "$".
	Поле Suffix (Суффикс) предназначено для ввода единицы измерения, которая "пишется" после числа, например, "руб.".

Впрочем, в эти поля можно вводить любой произвольный текст.

Для того чтобы определить параметры для горизонтальной оси, необходимо в списке в верхней части диалогового окна Graph Type (Тип диаграммы) выбрать вариант Category Axis (Ось категорий), который открывает новый раздел этого диалогового окна (рис. 13.18).

Все параметры,этого раздела идентичны соответствующим параметрам для оси значений.

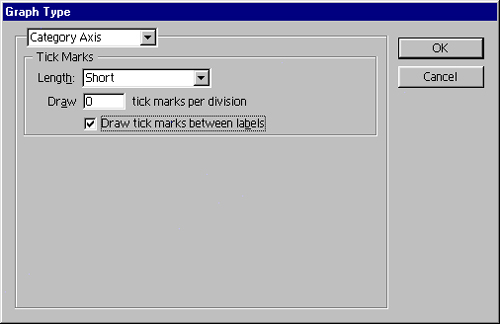

Рис 13.18. Раздел Category Axis диалогового окна Graph Type

В группе Style (Стиль) раздела Graph Options (Параметры диаграммы) диалогового окна Graph Type (Тип диаграммы) (рис. 13.19) представлены флажки, установка которых обеспечивает те или иные эффекты или способы представления информации.

	Флажок Add Drop Shadow (Добавить тень) автоматически копирует объекты диаграммы, перемешает и выполняет другие действия с тем, чтобы за счет создания тени достичь некоего подобия трехмерности.
	Флажок Add Legend Across Top (Легенды сверху) размещает элементы легенд вдоль верхнего края диаграммы в противовес принятому по умолчанию размещению в правой части диаграммы.
	Флажки First Column in Front (Первый столбец впереди) и First Row inFront (Первый ряд впереди) пригодятся на случай перекрытия колонками друг друга.

Рис 13.19. Поле Style раздела Graph Options диалогового окна Graph Type

Определенный набор данных, как уже было сказано выше в разделе "Типы диаграмм" данной главы, находит свое адекватное отражение в определенном типе диаграммы, например, процентный состав максимально нагляден в круговой диаграмме, а тенденция роста ийи падения — в лийейной диаграмме.

Однако при первых попытках анализа не всегда просто выбрать Правильный тип диаграммы (да и данные у заказчика иногда оставляют желать большей ясности), поэтому программа Adobe Illustrator позволяет довольно легко (лишь с небольшими оговорками) переходить от одного типа диаграмм к другому. Это способствует лучшему осознанию того, что требуется, и что могут отобразить эти данные (состав, процесс, тенденцию, объемы и т. д.).

Nota Bene. Следует, однако, иметь в веду, что до окончательного решения относительно типа и формы диаграммы лучше не торопиться ее "украшать" — изменять цвет, использовать заливки, особенно градиентные, а также трансформировать сами векторные элементы диаграммы. В этом случае процесс изменения типа диаграммы может привести к самым неожиданным последствиям.

Изменение типа диаграммы осуществляется с помощью кнопок группы Type (Тип) раздела Graph Options (Параметры диаграммы) диалогового окна Graph Type (Тип диаграммы).

Типам диаграмм соответствуют кнопки (слева направо):

	Column (Вертикальные полосы)
	Stacked Column (Вертикальный стек)
	Bar (Горизонтальные полосы)
	Stacked Bar (Горизонтальный стек)
	Line (Линейный график)
	Area (Аддитивный график)
	Scatter (Точечная диаграмма)
	Pie (Круговая диаграмма)
	Radar (Радар)

Самое удивительное свойство инструментов группы Graph (Диаграмма) заключается в возможности комбинировать различные типы диаграмм (рис. 13.20). Исключение составляет только точечная диаграмма (scatter).

Для того чтобы сочетать различные типы диаграмм в одной, необходимо с помощью инструмента Group Selection (Выделение в группе) () выделить совокупность данных и легенд. Затем с помощью команды Type (Тип) меню Object/Graphs (Объект/Диаграмма) или двойного щелчка на одном из инструментов группы Graph (Диаграмма) вызвать диалоговое окно Graph Type (Тип диаграммы), в котором выбрать другой тип диаграммы и установить соответствующие параметры.

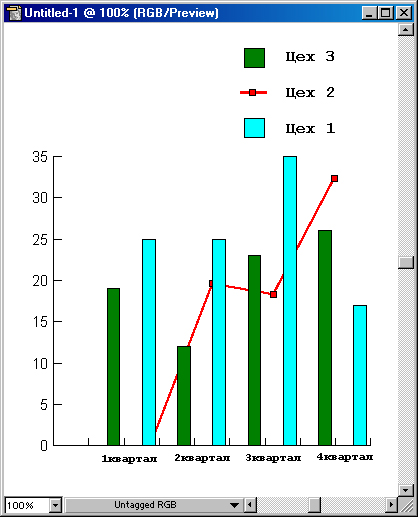

Рис 13.20. Пример комбинирования диаграмм Column и Line

В случае наличия в одной диаграмме нескольких типов диаграмм надо учитывать своеобразие каждой из них, например, вероятность того, что они будут перекрывать друг друга. Данной возможностью следует пользоваться только при хорошо продуманном соотношении и взаимном сочетании различных диаграмм.
