Главными инструментами программы, которыми следует пользоваться в 99% случаев, являются инструменты группы Pen (Перо) (рис. 5.10).

С их помощью можно создать любой контур с максимальной точностью и максимальной рациональностью (определить оптимальное количество узлов, которые следует располагать только в необходимых местах) и изменить любые его опорные точки и сегменты. Эти инструменты позволяют пользователю стать творцом формы, которая в графическом дизайне решает все.

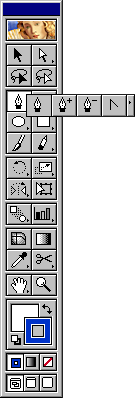

Рис 5.10. Инструменты группы Pen в палитре инструментов

Простейшим графическим элементом является прямая линия, построить которую достаточно легко, используя инструмент Pen (Перо) ().

Для этого необходимо включить инструмент, подвести курсор к начальной точке и щелкнуть левой кнопкой мыши. На месте щелчка появляется заполненный квадратик, отображающий первую опорную точку сегмента, которая является активной до создания следующей точки.

Затем необходимо переместить курсор на новое место, где должна располагаться следующая точка, и снова щелкнуть левой кнопкой мыши. Две точки соединяются прямой линией. Если нужна линия с углом наклона, кратным 45 градусам, следует удерживать клавишу [Shift].

Таким образом, щелкая в нужных местах, можно получить произвольный многоугольник с прямыми сегментами (рис. 5.11).

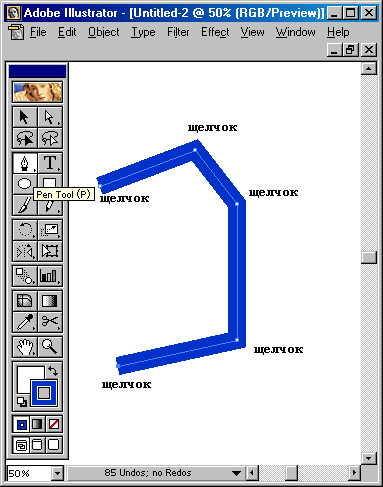

Рис. 5.11. Создание контура из прямых сегментов с помощью инструмента Pen

Для того чтобы завершить открытый контур, следует выполнить одно из следующих действий: щелкнуть на инструменте Pen (Перо) в палитре инструментов или, нажав клавишу [Ctrl], щелкнуть кнопкой мыши в стороне от контура.

Можно воспользоваться также "отвлекающим маневром": в меню Edit (Правка) выполнить команду Deselect All (Отменить выделение). После этого можно начинать рисовать новую линию или включить другой инструмент.

Для того чтобы закрыть контур, необходимо щелкнуть на начальной точке в тот момент, когда рядом с курсором появится маленький кружок, символизирующий "точное попадание".

Последнюю точку можно перемещать, если, не отпуская кнопки мыши, нажать клавишу [Пробел].

При соединении нескольких сегментов (элементарных кривых Безье, о которых шла речь в главе 4) опорные точки могут быть двух типов (рис. 5.12).

	Опорная точка, соединяющая две кривые без излома, называется гладкой опорной точкой (smooth anchor point).
	Опорная точка, соединяющая две кривые "на изгиб", называется угловой опорной точкой (corner anchor point).

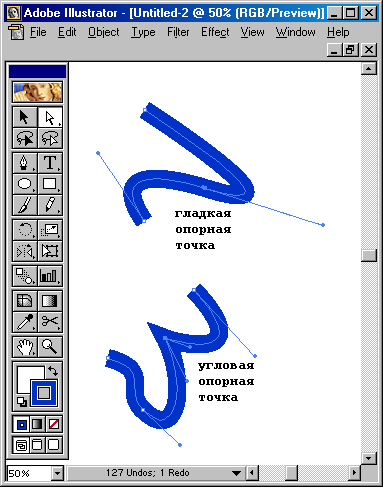

Рис. 5.12.Примеры гладкой и угловой опорных точек.

При перемещении управляющей линии ("рычага"), относящейся к гладкой опорной точке, изменяются обе кривые. А при перемещении управляющей линии, относящейся к угловой опорной точке, изменяется только кривая расположенная с той же стороны.

С помощью инструмента Pen (Перо) () можно также легко создавать кризые. Для этого необходимо включить инструмент, подвести курсор к начальной точке и, нажав левую кнопку мыши, потянуть в сторону. Курсор меняет вид на стрелку, из появившейся опорной точки выдвигаются управляющие линии. Размер и угол наклона управляющих линий определяют кривизну сегмента, входящего в эту точку.

Так же получают следующие опорные точки и определяют кривизну линий (рис. 5.13). Впрочем, поправить (отредактировать) линию можно в любой последующий момент после завершения рисования (поэтому вначале бывает достаточно набросать пpодходящее количество опорных точек для "замышляемого" контура).

По умолчанию новая опорная точка создается гладкой.

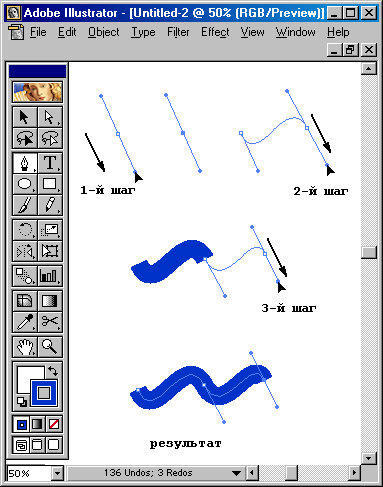

Рис. 5.13. Этапы создания контура с гладкими опорными точками

Для создания угловой опорной точки необходимо использовать клавишу [Alt], которая нажимается при нахождении курсора на управляющей точке. Затем следует, не отпуская клавишу [Alt], потянуть управляющую линию в противоположную сторону, это позволяет закончить построение сегмента (рис. 5.14).

Последнюю точку можно перемещать, если, не отпуская кнопку мыши, нажать клавишу <Пробел>.

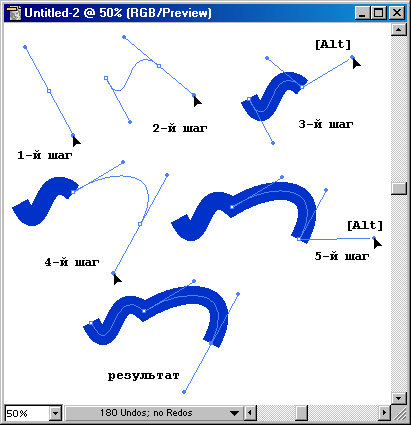

Рис. 5.14. Этапы создания контура с угловыми опорными точками

При создании векторного контура следует придерживаться следующих несложных правил.

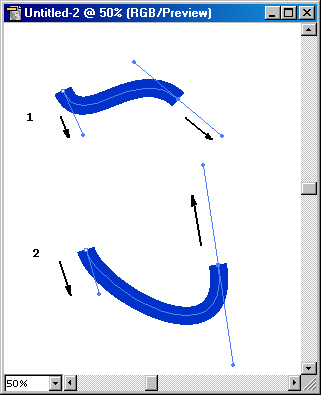

Рис. 5.15. Создание S-образного (1) и выпуклого сегментов(2)

	Для получения выпуклого сегмента кривой первую управляющую точку необходимо перемещать в сторону предполагаемой выпуклости, а вторую — в противоположную сторону. Если вторую точку перемещать в ту же сторону, то получается S-образная кривая (рис 5.15).
	Следует использовать как можно меньше опорных точек, для того чтобы получать достаточно сложный контур (рис. 5.16): для кривой, имеющей одно направление, требуется одна опорная точка на 120 градусов; для кривой, плавно изменяющей свое направление, требуется две опорные точки (в начале и в конце); для кривой, изменяющей свое направление под углом, требуется опорная точка в каждой точке перегиба.

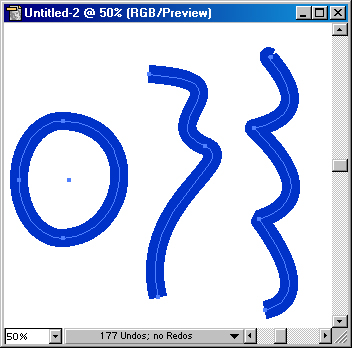

Рис. 5.16. В контуре следует оставлять минимальное число опорных точек
