Важнейшими средствами, предназначенными для повышения точности работы, являются направляющие лини (guides), аналог которых — тонкие карандашные разметочные линии, и сетка (grid), аналог которой — миллиметровая бумага. Нет необходимости добавлять, что компьютерные варианты этих средств имеют гораздо больше полезных качеств, чем их "бедные предки".

Размерность сетки может произвольно изменяться в диапазоне от 0,01 до 352,77 мм. Подробнее об установках направляющих линий и сетки смотрите далее в разделе "Установка параметров направляющих линий и сетки" этой главы.

Направляющие линии и сетка могут служить не только в деле обеспечения точности и удобства, но и для создания модульных сеток, разметки документа по эстетическим критериям пропорциональности и меры.

Направляющие линии

Строго говоря, термин "направляющие линии" является обобщением направляющих двух типов:

	линеек-направляющих, которые пересекают по горизонтали и по вертикали все рабочее поле программы;
	объектов-направляющих, которые конвертируются из любых объектов (кроме шрифта).

По умолчанию все вновь создаваемые направляющие линии фиксируются (locked). Однако в любой момент фиксацию можно отключить и переместить направляющую в новое положение, удалить, изменить параметры и т. д.

Для того чтобы получить возможность создавать линейные направляющие, необходимо вывести на экран измерительные линейки, выполнив команду Show Rulers (Показать линейки) меню View (Просмотр).

Измерительные линейки необходимы, поскольку они "скрывают" бесконечное число вспомогательных линеек, которые "вытаскиваются" из них с помощью кнопки мыши (рис. 6.11):

	из верхней измерительной линейки — горизонтальные линейки;
	из левой измерительной линейки — вертикальные линейки.

Впрочем, если удерживать клавишу [Alt], то можно из верхней линейки получить вертикальные направляющие, а из левой — горизонтальные.

Рис 6.11. Пример горизонтальных и вертикальных направляющих линий

Для того чтобы любой объект (или совокупность объектов) превратить в "направляющий" (рис. 6.12), достаточно выделить его и выполнить команду Make Guides (Образовать направляющие) меню View/Guides (Просмотр/Направляющие).

Рис 6.12. Любой объект, кроме шрифта, может быть конвертирован в "направляющий"

Если возникает необходимость выполнить какие-либо действия (переместить, удалить и т. д.) с направляющими линиями, сначала их необходимо освободить от фиксации командой Lock Guides (Закрепить направляющие) меню View/Guides (Просмотр/Направляющие). Если команда помечена "галочкой", то все вспомогательные линии фиксированы, после выполнения команды (снятия "галочки") все вспомогательные линии становятся доступными для работы с ними.

Nota Bene. Следует обратить внимание, что если необходимо зафиксировать отдельную направляющую линию, надо ее выделить и выполнить команду Lock (Закрепить) меню Object (Объект).

Направляющие линии перемещаются, как и любые объекты, простым перетаскиванием с помощью мыши, а удаляются посредством клавиши [Delete] или "возвратом" обратно на измерительные линейки.

Объекты-направляющие можно снова вернуть в ранг "просто объектов". Для этого необходимо их выделить и выполнить команду Release Guides (Отменить направляющие) меню View/Guides (Просмотр/Направляющие).

Однако наличие на рабочем листе разметочных линий, несмотря на их необходимость и полезность, в определенные моменты может мешать увидеть свое произведение во всей красе. Если удалять вспомогательные линии еще рано, можно временно их спрятать. В меню View/Guides (Просмотр/Направляющие) представлена команда Show Guides/Hide Guides (Показать направляющие/Спрятать направляющие), которая удаляет линии с поля зрения или возвращает их обратно.

Сетка

В отличие от направляющих линий сетка задает регулярную систему линий (рис. 6.13), форму и цвет которых можно изменять. В качестве основного изменяемого параметра служит размерность сетки, задаваемая Двумя значениями: расстоянием между основными линиями (например, сантиметровыми) и количеством внутренних линий (например, 10);

Рис 6.13. Отображение сетки на экране

Отображение сетки на экране также можно отключить. Для этого следует использовать команду Show Grid/Hide Grid (Показать сетку/Спрятать сетку) меню View (Просмотр). Для установки режима "прилипания" или его отключения надо выполнить команду Snap to Grid (Выровнять по сетке) меню View (Просмотр).

Установка параметров направляющих линий и сетки

Для установки параметров направляющих линий и сетки следует обратиться к разделу Guides & Grid (Направляющие и сетка) (рис. 6.14) диалогового окна Preferences (Установки), которое вызывается командой Guides & Grid (Направляющие и сетка) меню Edit/Preferences (Правка/Установки).

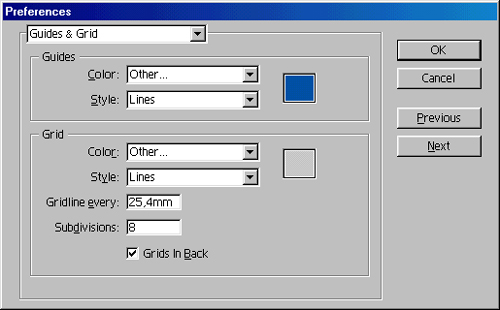

Рис 6.14. Раздел Guides & Grid диалогового окна Preferences

	В раскрывающихся списках Color (Цвет) можно выбрать один из "готовых" цветов:
	Light Blue (Светло-синий)
	Light Red (Красный)
	Green (Зеленый)
	Medium Blue (Синий)
	Yellow (Желтый)
	Magenta (Пурпурный)
	Cyan (Голубой)
	Light Gray (Серый)
	Black (Черный фон)
	Other (Другой)

В полях Style (Стиль) предлагается выбор типа линии, которыми отображаются направляющие и сетка, - Lines (Сплошные линии) и Dots (Точки).

Для сетки в диалоговом окне представлено еще два поля.

	В поле Gridline every (Линия через каждые) вводится значение расстояния между основными линиями сетки, отмечаемых более жирными линиями. Диапазон значений — от 0,01 до 352,77 мм. Поле Subdivisions (Внутреннее деление на) служит для ввода количества линий, которые определяют сетку в пределах основной.
	Флажок Grids in Back (Сетка в фоновом режиме) устанавливается для того, чтобы линии сетки располагались под всеми изобразительными слоями (установка по умолчанию). Если флажок не установлен, то сетка будет размещаться над изображением.

Направляющие линии (guides) и сетка (grid) обладают свойством "притягивать" подобно магниту перемещаемые объекты, попадающие в определенную область, величина которой по умолчанию составляет 2 пиксела.

"Умные" направляющие

В программе Adobe Illustrator даже направляющие линии задуманы "умными" (smart), т. е. в нужный момент они отображают на экране информацию, помогающую пользователю размещать и трансформировать объекты. Кроме того, становятся доступными многочисленные возможности "прилипания", в том числе к фиксированным объектам и объектам на фиксированных слоях.

Пользователь выбирает любую точку на выделенном объекте, относительно которой происходит "прилипание": В процессе трансформации выделенного объекта программа отмечает множество дополнительных точек на других объектах и линейных направляющих документа.

Все параметры "умных" направляющих определяются в разделе Smart Guides "Умные" направляющие) диалогового окна Preferences (Установки) (рис. 6.15).

В поле Display Options (Отображение параметров) представлено несколько флажков, определяющих отображение направляющих и соответствующей им информации.

	Флажок Text Label Hints (Текстовые подсказки) обеспечивает вывод текстовой информации о положении курсора относительно направляющих и объекта (рис. 6.16).
	Флажок Construction Guides (Отображение направляющих) обеспечивает отображение направляющих при совпадении перемещений объектов или их фрагментов.
	Флажок Transform Tools (Трансформирующие инструменты) обеспечивает вывод информации при работе с инструментами Scale (Размер) (), Rotate (Поворот) () и Shear (Наклон) ().
	Флажок Object Highlighting (Подсветка объектов) обеспечивает подсветку объектов под курсором.

Рис 6.15. Раздел Smart Guides диалогового окна Preferences

Рис 6.16. Информация о положении курсора относительно объекта

В группе Angles (Углы) можно определить до шести направляющих. Для этого необходимо выбрать из списка подходящий вариант или ввести нужные значения в текстовые поля. В поле просмотра отображаются все изменения.

В поле Snapping Tolerance (Допуск прилипания) можно установить значение допуска, в пределах которого "умные" направляющие будут "реагировать" на положение курсора и отображать необходимую информацию. Диапазон значений — от 0 до 10 пикселов, по умолчанию устанавливается 4 пиксела.

Для активизации "умных" направляющих необходимо выполнить команду Smart Guides ("Умные" направляющие) меню View (Просмотр). При повторном выполнении команды режим отключается.

Nota Bene. Следует учесть одну особенность: когда активна функция "прилипания" к сетке (команда Snap to Grid (Выровнять по сетке) помечена "галочкой", то действие "умных" направляющих блокируется, даже если команда Smart Guides ("Умные" направляющие) также помечена "галочкой".

При активных "умных" направляющих программа в пределах установленного допуска отслеживает положение курсора и выводит соответствующую информацию о точках объекта, границах страницы (рис. 6.17) и собственных пересечениях "умных" направляющих (рис. 6.18).

Рис 6.17. Информация о границе "границы страницы

Рис 6.18. Информация о пересечении "умных" направляющих

Рис 6.19. Информация о положении инструмента Pen

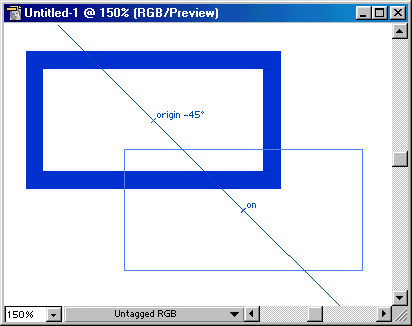

Рис 6.20. Информация при перемещении объекта

Рис 6.21. Информация при вращении объекта

Функциональные возможности "умных" направляющих проявляются при использовании инструментов группы Pen (Перо), для того чтобы определять положение новой точки относительно имеющихся (рис. 6.19), при перемещении объектов (рис. 6.20) и их трансформировании (рис. 6.21).
