ГЛАВА 7

ВЕКТОРНЫЕ ТРАНСФОРМАЦИИ И ФИЛЬТРЫ

Векторная программа Adobe Illustrator позволяет легко изменять форму и размеры объектов, их ориентацию в пространстве, что представляется само собой разумеющимся. Вместе с тем, помимо ручных операций для векторных объектов предусмотрены многочисленные средства по их изменению и деформации — векторные эффекты, часть из которых реализуется в виде инструментов, а часть — в виде фильтров.

Векторные фильтры не следует путать с фильтрами точечной графики, которые также включены в программу. Описание точечных фильтров приводится в главе 12.

Трансформирующие инструменты

Выделенные объекты можно трансформировать — изменять их размер, масштабировать, вращать и т. д. Для этого в программе предусмотрен разнообразный инструментарий.

К инструментам, которые изменяют форму объектов (трансформируют их), относятся инструменты Rotate (Поворот) (), Reflect (Зеркало) (), Scale (Размер) (), Shear (Наклон) () и Blend (Превращение) ().

С этими инструментами можно работать в интерактивном режиме ("на глазок") или использовать соответствующее диалоговое окно, которое позволяет вводить точные числовые данные и изменять различные параметры работы инструмента.

Эти диалоговые окна и команды можно вызывать с помощью контекстных меню, которые открываются щелчком правой кнопки мыши.

Определение точки "приложения" трансформирования

Все инструменты, предназначенные для трансформирования объектов, осуществляют свое воздействие на объекты относительно некоторой фиксированной точки, связанной с объектом, — центра преобразования (point of origin). По умолчанию эта точка располагается в геометрическом центре объекта (рис. 7.1), но при необходимости может быть перемещена в любое место рабочего поля, тем самым обеспечивая своеобразное воздействие на объект (например, при масштабировании или вращении объекта) (рис. 7.2).

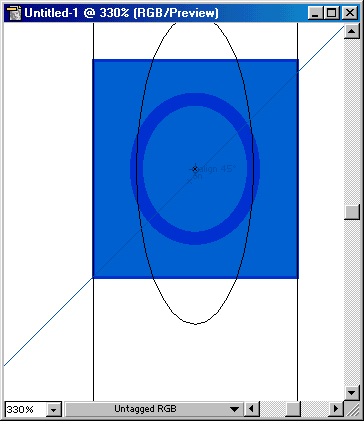

Рис 7.1. Масштабирование объекта, если центр преобразования расположен по умолчанию

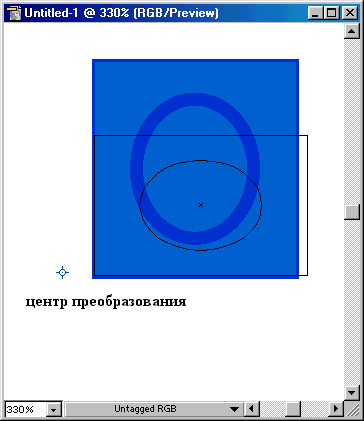

Рис 7.2. Масштабирование объекта, если центр преобразования перемещен

Повторение трансформирования

В программе Adobe Illustrator имеется возможность быстрого повторения действий без повторной установки параметров, что значительно ускоряет работу. В меню Object/Transform (Объект/Трансформирование) представлена команда Transform Again (Трансформировать повторно), которая позволяет повторить последнее перемещение, масштабирование, вращение, отражение и сдвиг произвольное число раз.

Единственное условие — повторение необходимо выполнять непосредственно после трансформирования. И единственное ограничение — данная команда не работает с инструментом Blend (Превращение).

Команду можно вызвать также с помощью контекстного меню (щелчком правой кнопки мыши).
