назад | содержание | вперед Пунктир Тип линии определяется в раскрывающемся списке Type. Значение Solid соответствует сплошной. Dashed — пунктирной обводке. Когда выбран тип Dashed, в нижней части палитры появляется область определения шага (элементарной ячейки) пунктирной линии (рис. 11.47). В полях dash вводится размер штрихов, в полях gap — ширина пробелов между ними. Так же как и для толщины линии, можно задавать значения в различных единицах, они будут автоматически переведены в пункты.
Рис. 11.47. Палитра Stroke, содержащая параметры пунктираДостаточно определить только одно (первое) поле. Тогда InDesign создаст обычный пунктир, в котором длина штриха равна длине пробела. При заполнении большего числа полей разными значениями можно получить более сложные пунктиры (рис. 11.48). Заданные значения можно в любой момент изменить — соответственно меняется и вид линии.
Рис. 11.48. Пунктиры Поскольку каждый штрих пунктира представляет собой отрезок обводки, он имеет концы такого типа, который определен кнопками Caps. В зависимоти от типа окончания линии, вид пунктира меняется (рис. 11.49).

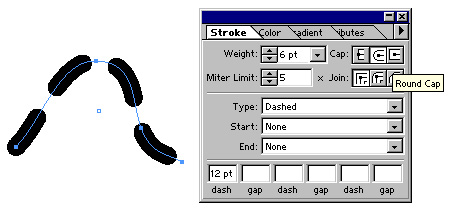

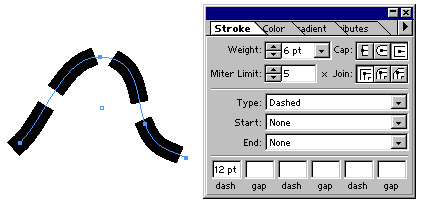

Рис. 11.49. Вид пунктира, в зависимости от окончания линий При масштабировании обводки вместе с объектом внешний вид пунктира меняется (его значения при этом относятся к неизмененному объекту). Если обводка не масштабируется вместе с объектом — ширина штрихов и пробелов пунктира останется постоянной, они перераспределяются по линии обводки. назад | содержание | вперед Поделитесь этой записью или добавьте в закладки |
