назад | содержание | вперед Создание стрелок и направление линии Рисование линий со стрелками и наконечниками — частая задача иллюстрирования, особенно технического рисования. Стрелки в In Design являются атрибутом обводки. Вид наконечников определяют значения в раскрывающихся списках Start и End. Каждый из списков содержит несколько образцов наконечников (рис. II.50). Для задания наконечника начальной точке (той, с которой вы начали рисовать контур) выберите одно из значений списка Start, наконечник последней точки задается в списке End. Эти параметры можно выбрать как для открытого, так и для замкнутого контура. В последнем случае они не отобразятся на экране, а будут пребывать в латентном состоянии, пока вы не разомкнете контур. На вид стрелок и наконечников оказывают влияние параметры сопряжения и окончаний линий. Сам наконечник располагается за пределами линии, продолжая ее.

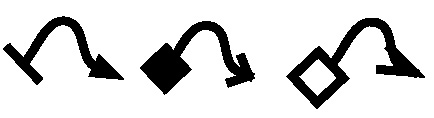

Рис. 11.50. Разные стрелки и наконечникиЧтобы стрелка или наконечник были продолжением контура Наконечник размещается по управляющей линии последнего сегмента. Чтобы он аккуратно продолжал линию, эта управляющая должна располагаться корректно (рис. 11.51). Если у контура имеются начальная и конечные точки, то закономерен вопрос о направлении созданного контура — как оно задается, можно ли менять и пр. Действительно, такой атрибут имеется, он относится даже не к обводке, а непосредственно к линии контура. Вот несколько замечаний о том, как определить направление контура.
Рис. 11.51. Зависимость положения стрелки от управляющей линии Для открытого контура направление очевидно, если задать стрелку в его конечной точке. Замкнутый контур тоже имеет направление. Чтобы его узнать, можно разрезать контур и тоже установить для него стрелку.
