Ближайшим "соратником" векторной программы Adobe Illustrator является редактор точечной графики Adobe Photoshop, в котором также используется механизм слоев. В связи с этим необходимо понять их взаимодействие.

При импортировании файла из программы Adobe Photoshop, в котором несколько слоев, происходит сведение слоев, и точечное изображение располагается на одном слое.

В свою очередь, при экспортировании документа из программы Adobe Illustrator в точечное изображение все слои могут быть сведены в один (при этом "спрятанные" и шаблонные слои не экспортируются).

Если же необходимо сохранить слои, то в диалоговом окне Photoshop Options (Параметры документа Photoshop) устанавливается флажки Write Layers (Сохранить слои). Write Nested Layers (Сохранить вложенные слои) и Hidden Layers (Скрытые слои). Документ сохраняется в формате программы Adobe Photoshop (PSD): каждый слой векторного изображения растеризуется в слой точечного изображения, а также добавляется фоновый слой. Подробную информацию об импортировании и экспортировании смотрите в главе 14.

Отображение точечных изображений

Флажок Dim Images to (Фоновый режим) (рис. 10.14) в диалоговом окне Layer Options (Параметры слоя) "отвечает" за представление импортированных точечных изображений на данном слое: это может быть полноцветное представление (флажок не установлен), которое при большом разрешении и размере изображения может очень сильно замедлять работу, и упрощенное (при установленном флажке и заданном проценте прозрачности в диапазоне от 0 до 100%), которое не требует больших временных ресурсов.

Еще одним преимуществом такого упрощенного ("тусклого") представления является возможность работать поверх изображения, например, с векторной маской или векторным контуром.

Nota Bene. При этом следует иметь в виду, что упрощение изображения относится только к экрану, при распечатке изображение выводится в полную силу.

Для того чтобы точечное изображение отображалось на экране и в контурном режиме (команда Outline (Контурный режим) меню View (Просмотр)), необходимо в диалоговом окне Document Setup (Параметры документа) установить флажок Show Images In Outline (Отображать точечную графику в контурном режиме).

В противном случае точечное изображение представляется в виде простого (равного габаритам "картинки") прямоугольника.

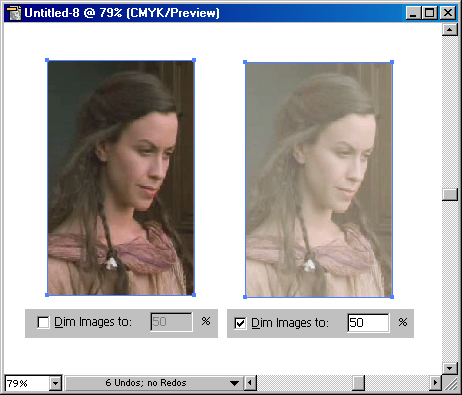

Рис 10.14. Режимы представлений точечных изображений на слоях при неустановленном и установленном флажке Dim Images to

Сведение слоев

Слои представляют собой замечательное подспорье во время работы, но в конечном счете передавать готовый документ со множеством промежуточных слоев, отправлять его на печать и тем более хранить не слишком целесообразно (хотя и не так критично, как это имеет место при работе в редакторах точечной графики).

В связи с этим в программе предусмотрена команда Flatten Artwork (Выполнить сведение) меню палитры, позволяющая свести все видимые слои в один, а невидимые удалить. Это более радикальная команда, чем Merge Selected (Объединить выделенные слои), поэтому перед применением данной команды следует тщательно подготовить работу: включить требуемые слои и спрятать, а лучше удалить, ненужные, а затем выделить слой, на который будет осуществляться сведение. Таким слоем, естественно, не может служить спрятанный, фиксированный или шаблонный слой. Чаще всего используется самый верхний видимый слой.

При сведении слоев следует учитывать следующие моменты.

	Если сведению подвергаются спрятанные слои, имеющие объекты, на экран выводится диалоговое окно, в котором предлагается на выбор возможность удалить скрытые слои вместе с объектами или вернуть слою свойство видимости и разместить объекты на одном слое.
	Слой, на котором, размещаются,все объекты, теряет некоторые параметры, например, прозрачность или маски,
	Некоторые слои конвертируются в группы для того, чтобы сохранить имеющиеся эффекты.
	Независимо от того, на какой слой сводятся слои, их исходный порядок не изменяется.

Печать отдельных слоев

Возможности манипулирования слоями заканчиваются на операции вывода на печать. Слои с отключенным символом "глаз" (спрятанные слои) () не выводятся на печать, но в диалоговом окне Layer Options (Параметры слоя) можно "развести" эти свойства: слой может быть виден на экране, но на печать не попадать и наоборот.

С помощью установки и удаления флажков Show (Показать) и Print (Печатать) можно получить четыре режима отображения и печати объектов каждого слоя в отдельности:

	не отображать на экране и не печатать: сняты флажки Show (Показать) и Print (Печатать);
	отображать на экране и печатать; установлены флажки Show (Показать) и Print (Печатать);
	не отображать на экране, но печатать: снят флажок Show (Показать) и установлен флажок Print (Печатать);
	отображать на экране, но не печатать: установлен флажок Show (Показать) и снят флажок Print (Печатать).

При снятом флажке Print (Печатать) имя слоя отображается курсивным шрифтом.

Такие функции чрезвычайно полезны для выполнения пробных оттисков, для ускорения работы, для определения ошибочных ситуаций, для сохранения на непечатаемых слоях инструкций и дополнительных сведений о подготовке документа, для разведения на нескольких слоях изображений для разных пользователей и для многого другого.

Nota Bene. Следует напомнить, что шаблонный слой не выводится на печать и не сохраняется при экспортировании.

Создание обтравочной маски

Обтравочной маской (clipping mask) называется объект или группа объектов, форма которых маскирует (ударение на втором слоге) отображение нижележащих объектов (рис. 10.15, 10.16).

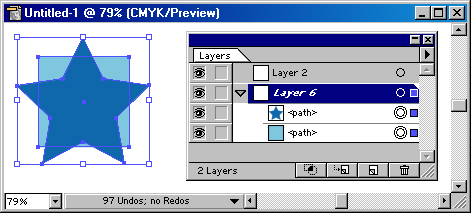

Рис 10.15. Пример исходных объектов

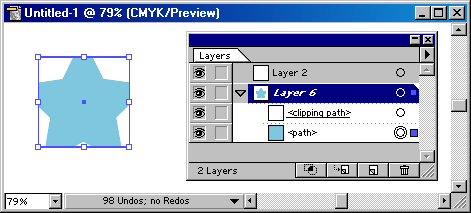

Рис 10.16. Пример обтравочной маски

При создании обтравочной маски следует принять во внимание следующие особенности.

	Объект, форма которого используется в качестве обтравочной маски, и маскируемые объекты должны располагаться на одном и том же слое или входить в состав одной и той же группы.
	Самый верхний объект слоя или группы становится обтравочной маской для всех объектов, расположенных ниже на данном слое или входящих в данную группу. Например, верхний объект на слое Layer 1 является об-травочным для всех объектов и групп слоя Layer 1, но не для слоя Layer 2.
	Объекты, на которых распространяется действие обтравочной маски, отмечаются в палитре Layers (Слои) пунктирными линиями.
	В результате конвертирования объекта, в обтравочную маску последний теряет параметры заливки и обводки.

Для создания обтравочной маски следует в палитре Layers (Слои) выделить требуемый слой или группу, учитывая, что самый верхний объект превратится в ограничивающий отображение контур. Затем надо нажать кнопку Make/Release Clipping Mask (Создать/Исключить обтравочную маску) () в нижней части палитры Layers (Слои). Объект, который обеспечивает обтравочную маску, подчеркивается сплошной линией- Повторное нажатие исключает обтравочную маску.

Этой же цели служит команда Make Clipping Mask (Создать обтравочную маску) меню палитры. После выполнения команда заменяется на команду Release Clipping Mask (Исключить обтравочную маску).

Информацию о маскировании отдельных объектов смотрите в главе 5.
