Окончательная доработка диаграмм связана с оформлением их внешнего вида (присвоением цвета и декоративных заливок, толщин обводок и использованием других "красот").

Элементы диаграммы

Для того чтобы уверенно приступить к внешнему оформлению, следует уяснить, что сложный механизм создания диаграмм "выливается" в достаточно простую совокупность объектов, объединенных в группу. Это означает, что готовая диаграмма, созданная программой, ~- это набор простейших геометрических векторных объектов, к которым применимы абсолютно все традиционные приемы работы,

Структура группы такова: вся диаграмма — это одна группа с элементами, являющимися данными и входящими в подгруппу, в которой, в свою очередь, каждый набор данных и легенд составляет тоже подгруппу.

Nota Bene. Следует обратить особое внимание на то. что если пользователь планирует в дальнейшем изменять данные или тип диаграммы, то ни в коем случае нельзя эту диаграмму подвергать разгруппировке. После этого диаграмма теряет свою "волшебную силу".

Для выделения и редактирования неразгруппированных объектов следует использовать инструменты Direct Selection (Частичное выделение) () или Group Selection (Выделение в группе) ().

Выделение элементов диаграмм

При необходимости выделить несколько объектов диаграммы и, например, переместить их на задний план, чрезвычайно важно выделить именно то, что нужно, а в диаграммах это не так просто и требует повышенной внимательности.

Можно выделять отдельные столбики, линии и секторы диаграмм, а также их сочетания, но не следует выделять и перемещать отдельные метки категорий, отдельные метки делений на осях, отдельные легенды, горизонтальные и вертикальные оси, а также не рекомендуется разгруппировывать диаграмму.

Для выделения совокупности данных необходимо включить инструмент Group Selection (Выделение в группе) () и начать выделение с соответствующей легенды. Затем, не перемещая курсор с легенды, щелкнуть кнопкой мыши еще раз. Все колонки, относящиеся к данной легенде, становятся выделенными (рис. 13.21).

Можно начинать выделение с любого элемента, затем щелкнуть еще один раз, чтобы выделить группу элементов, и наконец щелкнуть еще один раз, чтобы выделить легенду.

Каждый новый щелчок добавляет элементы следующего иерархического уровня.

Для того чтобы исключить какой-либо элемент из выделенной группы, необходимо использовать инструмент Direct Selection (Частичное выделение) () или Group Selection (Выделение в группе) () в сочетании с нажатой клавишей [Shift].

Важнейшей составной частью диаграмм является текст. Для изменения параметров отдельных текстовых блоков они выделяются с помощью инструментов Group Selection (Выделение в группе). Один щелчок на базовой линии блока выделяет его, а еще один щелчок — все текстовые блоки данной группы. Изменение параметров шрифта осуществляется с помощью палитр Character (Символ) и Paragraph (Абзац). Подробности о работе с текстом и параметрах шрифта смотрите в главе 11.

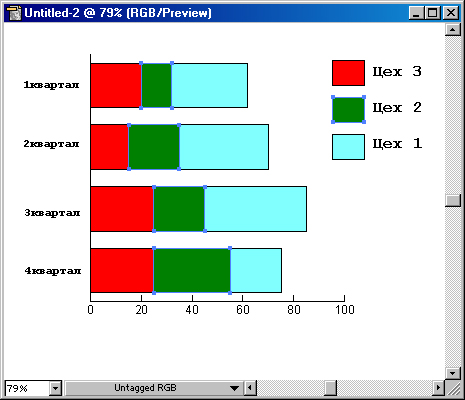

Рис 13.21. Выделение всех колонок, относящихся к конкретной легенде

Для придания диаграммам большей художественной убедительности в их дизайне могут использоваться какие-то декоративные элементы, выполняющие две функции: с одной стороны, техническую — размер элементов пропорционален числовым данным, а с другой стороны, эмоциональную — шчнмй выбор изображения способен выразить отношение к фактам.

В качестве таких декоративных элементов могут использоваться простейшие рисунки, графические знаки, любые символы и т. д.

При инсталляции в папку Goodies/Graphs & Graph Designs добавляется два файла с примерами объектов, которые могут служить в качестве декоративных элементов.

Nota Bene. Следует обратить внимание, что декоративные элементы (graph designs) — это не декоративная заливка, которая обсуждалась в главе 8. Декоративный элемент в диаграмме не заполняет плоскость, например, прямоугольника, как это происходит с декоративной заливкой, а масштабируется таким образом, чтобы "поместиться" в прямоугольнике столбца диаграммы. Совершенно очевидно, что декоративные элементы могут по-разному использоваться в диаграммах различных типов,

Графические элементы, которые применяются в качестве декоративных в столбцах (колонках), могут подвергаться следующим преобразованиям (рассматриваемые варианты выбираются из списка Column (Полосы) диалогового окна Graph Column (Полосы диаграммы) (см. рис. 13.28)).

Vertically Scaled (Вертикальная настройка) — столбец сжимается или растягивается по высоте в соответствии с цифровым значением (рис. 13.22). Ширина остается без изменения.

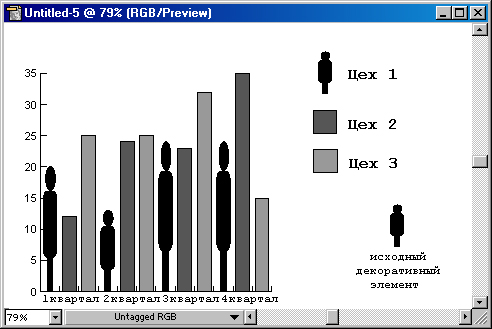

Рис 13.22. Пример варианта Verticafly Scaled

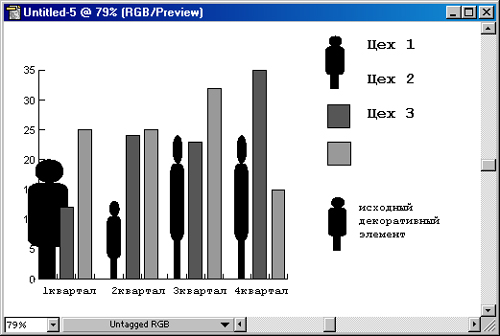

Рис 13.23. Пример варианта Uniformly

	Uniformly (Пропорциональная настройка) — столбец масштабируется пропорционально по высоте и по ширине (рис. 13.23).
	Repeating (Многократное повторение) — столбец заполняется декоративными элементами (рис. 13.24), причем можно установить число повторений, а также способ, которым отображается неполное число элементов: вариант Chop (Усечение) обрезает, а вариант Scale (Сжатие) масштабирует их.
	Вариант Sliding (Частичная настройка) похож на вариант Vertically Scaled (Вертикальная настройка), но при этом пользователь может сам установить, какую часть декоративного элемента подвергнуть деформации (рис. 13.25).

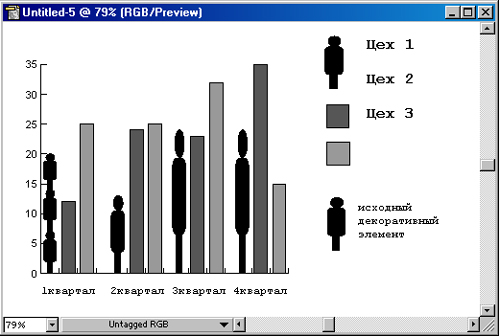

Рис 13.24. Пример варианта Repeating

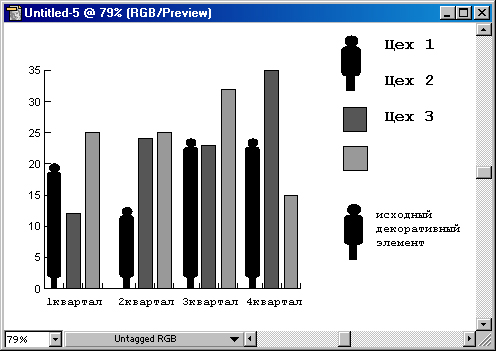

Рис 13.25. Пример варианта Sliding

По умолчанию декоративный элемент в легендах располагается горизонтально, но при необходимости его можно подвергнуть вращению.
